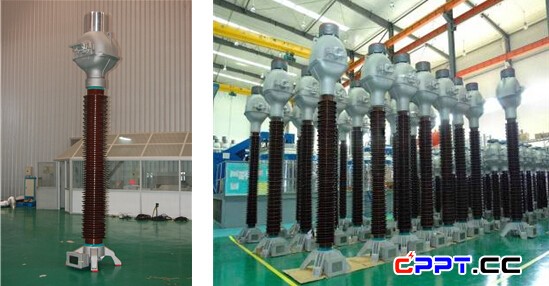

LVB型电流互感器为油纸绝缘、倒立式结构。头部外壳采用铸铝合金件，内装二次线圈，一次导电杆从二次线圈的铁心罩壳中间穿过。主绝缘由头部绝缘和直杆绝缘两部分组成，直杆部分是由若干个电容屏组成的均压套管。二次绕组组装于二次屏蔽铝合金铁心罩壳内，二次引出线通过引线导管引至底座上的接线盒内供用户使用。产品头部顶端装有不锈钢膨胀器，可将内部压力释放。外绝缘瓷套与下储油柜和底座浇装在一起，头部外壳、法兰、底座之间的连接大部分采用亚弧焊焊接，不采用螺栓等机械连接方式，密封性能可靠，根本上解决了油浸式产品渗漏油问题。


      使用环境：
      -40℃～+45℃


      1.一次绕组为贯穿式导电杆结构，动、热稳定性好，最大热稳定电流值达63kA/3s（一次串联时）；

      2.一次绕组从二次绕组中间穿过，无漏磁通影响，测量精度可达0.1和0.2S级；

      3.二次绕组用有机材料浇注于铝制屏蔽罩壳中，二次侧的测量和保护线路不会因绝缘击穿而受电袭击；

      4.优化设计的电容屏套管由高性能计算机控制的全自动包绕机用整张进口宽幅电缆纸绕制而成，工艺分散性小，绝缘性能优异，局部放电量测试在工频试验电压下小于5pC；

      5.德国LEBOLD进口全自动真空干燥处理系统，产品整体组装完成后进行变压法真空干燥处理、注油的新工艺，全进口的绝缘材料，保证了产品整体介质损耗因数tanδ小于0.3%；

      6.外绝缘采用高强度瓷套，优化设计的表面沿面场强及较低的内部套管场强相结合，使得产品免受爆炸的危险；

      7.二次出线盒整体铝合金浇注成型，防尘、防水、透气的密封结构，符合IP55要求，供用户接线的二次端子采用凤凰端子，插、拔、接线等操作更方便、快捷；

      8.产品部件之间的连接采用德国进口的焊接机器人焊接，组装完整体充高压氮气检漏，根本上解决了油浸式产品渗漏油的问题；

      9.铝合金铸造外壳、底座、接线盒等部件长期使用不锈蚀；

     10.产品外形美观、体积小、重量轻，免维护；

     11.产品通过了荷兰KEMA全部型式试验。

      产品用途：
      LVB(T)型油浸倒立式电流互感器为油纸绝缘、倒立式结构，串联在线路中具有电能测量、计量、继电保护以及暂态保护等功能。
