适用范围

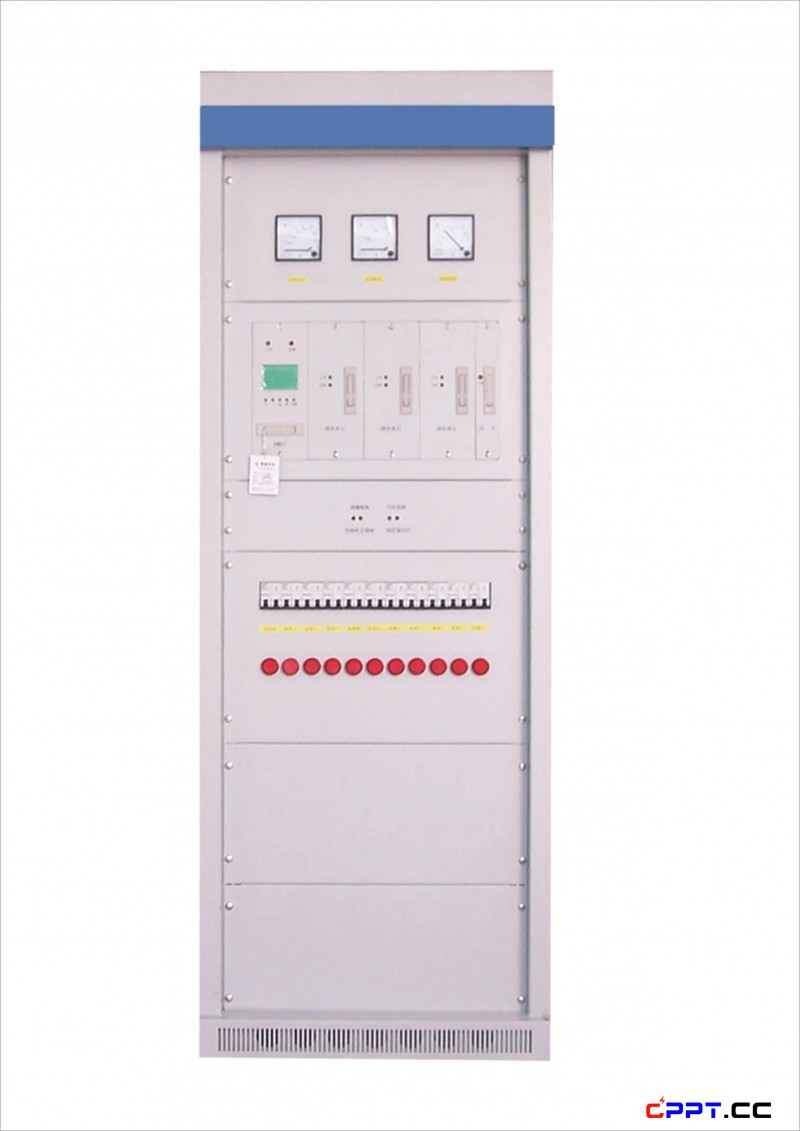

1.6M直流电源是我公司专为小容量系统设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱够成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供R232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

系统特点

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元，降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2A/220V、4A/110V自然冷却模块。

降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.5S

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置，系统工作参数显示、系统故障显示和系统校准。

监控器具有对电池自动管理功能

提供R232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

可与电站自动化系统连接。

监控器实现电池电压，控母电压，控母电流，电池充放电电流，模块状态检测。

配电单元提供2路交流输入，3路馈电输出。

PT供电时系统自动限制输出功率。

技术参数

交流输入电压：220V±20%

PT供电电压：100V±10%

电网频率：50Hz±10%

功率因数：≥0.85

输出电压范围：90V---140V连续可调（对于110V系统）；180V---260V连续可调（对于220V系统）

输出限流：0.2A-2.5A（单模块）

稳压精度：≤±0.5%

稳流精度:≤±0.5%

稳波系数：≤±0.1%

均流度：≤5%

效率：≥93%

输出过压保护：280V±2V(22OV);140±2V(110V)

绝缘电阻：≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC、时间1min无飞狐闪烁。

可闻噪音：≤55DB

外形尺寸：1600*600*600（高*宽*深）
