供电质量分析仪

2016-10-10 14:18243

价格:未填
发货:3天内

发送询价

北京开元安能电气技术有限公司

企业会员

全部供应

进入商铺

综述：

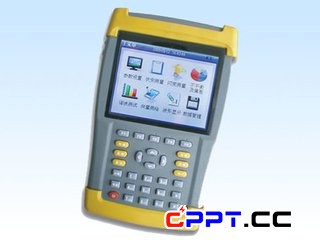

KYVQM系列供电质量分析仪是专门以供电电压为监测对象的一款装置，它结构紧凑小巧，可全面监测电压相关的各种电能质量参数，包括电压偏差、频率偏差、电压谐波、不平衡度、闪变等稳态参数以及电压暂升、暂降、中断等暂态事件。它通常安装在电力用户的供电母线或敏感负荷的供电母线处，并可采用在线运行方式或离线运行方式。
特点：
●体积小巧，安装方便
●全面测试电压相关数据
●指标计算方法完全参照IEC61000-4-30
●数据存储间隔可调，满足不同场合下的数据记录要求
●可适应多种接线方式
●智能判断接线正确与否
功能：
●稳态电能质量数据记录功能，可按照指定周期定期记录各种稳态指标的统计值（周期中的最大值、最小值、平均值、概率值）
●暂态电能质量事件记录功能，可根据不同的触发条件，捕捉事件发生前后一定时间内的波形
●主动录波功能，可人为设置录波条件（如定时录波），即使在无事件发生时仍然可记录波形
●参数设定，可使用默认记录参数，用户也可根据现场情况自定义参数
●数据导出，可通过以太网或Usb将数据导出到电脑中，通过配套软件查看各类数据
应用：
电能质量监测系统、企业电能管理系统
技术指标：
1.额定工作电压：适配器，DC9V
2.电压输入：测试线+鳄鱼夹
3.采样频率：10.24kHz/12.8kHz
4.AD转换：精度14bit/16bit
5.同步采样：可根据系统实际频率进行锁相，在失去同步时可采用内部定时器进行采样
6.通讯接口：以太网、USB2.0
7.存储容量：标配2G SD卡
8.故障波形记录：事件触发前后分别不少于10周波
9.监测信号精度
电压误差≤0.2%
基波电压相位误差≤1°
电网频率误差≤0.01Hz
三相电压不平衡度误差≤0.2%
闪变误差≤5%
谐波监测准确度满足国标A级等级要求：

被测量	条件	允许误差
电压	Uh≥1%Un	5% Uh
电压	Uh<1%Un	0.05% Un
电流	Ih≥3%In	5% Ih
电流	Ih<3%In	0.15% In

常规规范
体积：高112mm×宽105mm×深138mm
