产品简介

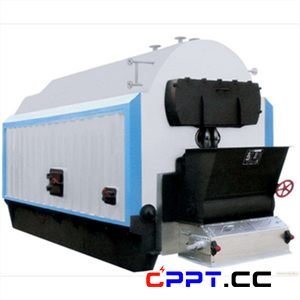

  新型DZL系列蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管对流受热面，炉墙采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。

  该系列锅炉采用最新科研成果，如：拱型管板、螺纹烟管等，解决了锅壳式锅炉的锅壳下部鼓包、管板裂纹、热效率低、出力不足等问题。

工作原理

燃料进入炉膛在炉排上燃烧，产生的烟气沿锅筒底部经由八字墙上的出口烟窗进入两翼对流管束，通过前烟箱进入螺纹烟管后流经省煤器，然后由引风机抽引至冲击沉降式除尘器再通过烟囱排入大气。

性能特点

 （1）采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。

  （2）锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。

  （3）采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

  （4）结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。

  （5）运行稳定、调整方便、出力足。

  （6）采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。

  （7）炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。

控制系统

  为了有效地监视和控制水位及压力，该锅炉配备水位计、水位控制器和水位报警器，具有低水位自动上水、高水位自动停止水泵工作和高、低水位报警联锁保护装置，同时还配备有电接点压力表。
