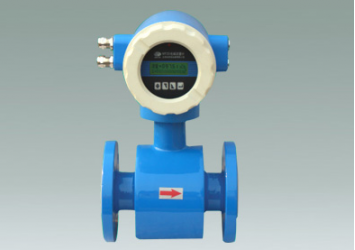

电磁流量计

本款智能电磁流量计的传感器采用了非均匀磁场技术及其特殊的磁路结构，磁场稳定可靠，并且大大缩小了体积。使流量计整体小型化合智能化。

应用
       适用于测量封闭管道中导电液体和浆液的体积流量。如洁净水、污水、各种酸碱盐溶液，泥浆、矿浆、纸浆以及食品方面的液体等。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。
       特别是选择不同的内衬、电极材料，该系列电磁流量计可以解决很多难以测量或者说别的流量计难以测量的流体的流量。
特点
   流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
   测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
   由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为前5D后3D的管道直径。
   传感器部分只有内衬和电极与被测液体接触只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期使用。
   转换器是我公司多种专利技术的结晶，可以适用于各种导电流体的场合。采用了国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点阵英文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等参数。

工作原理
        本款智能电磁流量计的测量原理是基于法拉第电磁感应原理定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:
E=KBVD
式中：
k--------仪表常数
B--------磁感应强度
V--------测量管道截面内的平均流速
D--------测量管道截面的内径
         测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～5kHz输出。

技术规格
显示                       总量显示采用10位十进制9999999999满值进位，解决了双字型满值4294967285(十六进制数FFFF)进位不合习惯的做法
结构                       一体或分体式类型
测量介质               液体或固液二相流体，电导率>0.5μs/cm
测量范围               0.05m/s～12m/s
测量精度               在0.1m/s～10m/s范围之间精度为0.5%
口径（mm）         3mm~3000 mm
公称压力               PN6， PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420等可选
输出信号               4~20mA或频率
通信                       RS485，支持MODBUS通信协议（非标配）、 支持HART通信协议（可选）
连接                       口径DN3~DN3000为法兰连接
连接标准               适用于各种管道法兰标准（例如：BS EN1092-1）
产品标准               精度要求符合EN1434-1：2003标准
CE认证                  根据 LVD 2006/95/EC，及 EMC 2004/108/EC
EN 61326-1：       2006辐射标准 (申明符合 BS EN50081-1)
EN 61326-1：       2006抗干扰性标准 (申明符合 BS EN50081-1)
EN 61010-1：       2001，安全–第一部份：一般要求
防护等级               一体式时为IP65，分体式时为IP67或IP68（可选）
供电电源              单相交流电 85～265V，45～63Hz；直流电16～30V；
功    率                  小于15W。
环境温度              -10~55℃
环境湿度              <85 % r.h (非冷凝)
