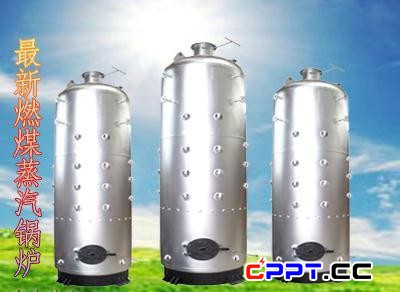

立式燃煤蒸汽锅炉由封头、锅筒、炉胆顶、炉胆、弯水管等主要受压部件组成。锅炉炉排搁置在炉胆 内 U 形下脚的上部 , 火焰 直接冲刷炉胆和装在炉胆内的弯水管；立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。
燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，该锅炉设计合理，结构简单，操作、维修方便，占地面积小，基建投资少，是小型企事业单位生产用汽，取暖等较理想的设备之一。
燃煤蒸汽锅炉性能特点：
1、本炉与旧式立式锅炉比较，受热面积大，升温升压快，耗煤少、热效率高，可节约煤25-30%。
2、一炉多用，方便用户，该炉生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。
3、本炉采用自然通风，不需要鼓风机和引风机，无噪音。
4、结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。
5、用蒸汽加热浴池、食品、取暖、蒸饭等，压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转。
服务承诺：自设备安装调试合格后受压部件质保3年，辅机12个月，终身维修，保修期内对非人为故障（设备本身缺陷导致的各种故障）本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费。质量保证期满后负责终身维修。
